步驟:
1. 首先將APP001 REV2 發展板上的rs232 port與PC的rs232 port相連結,
2. 然後將以下的程式碼使用MPLAB IDE進行編譯 與執行: (此程式的功用為將從電腦端輸入的值直接傳回去)

list p=16f877 , R=DEC
 include "p16f877.inc" Temp    EQU  0x22

 org  0x00
 nop
 goto MainLine
 org  0x04

StopHere
 goto StopHere

MainLine
 call UART_Init

如何使用APP001 REV2發展板的硬體與Microchip的開發程式MPLAB IDE來做韌體開發的入門,
本篇使用Microchip W201 Workshop教材(download)來作為例子,
首先將ICD 2及APP001 REV2發展板和PC之間的連接完成
1. 打開MPLAB IDE, 這裏使用的是7.52版
2. 使用Project Wizard來建立專案
Project Wzard出現, 按下一步,
選擇單晶片類型, 按下一步,
不做改變 , 按下一步,
選定專案目錄與專案名稱
將相關的檔案如asm , lkr等加入專案
完成
3. 完成專案建立的工作

本篇是修改Microchip W201 Workshop教材(download)中的Lab 2,
主要是因為該篇的內容是以APP001 REV1的發展板做為平台,
然而APP001 REV2的電路的Laylout已經有一些變化,
因此我做了一些修改, 將教材中Lab 2的程式也能使用在APP001 REV2發展板上.

這是用PIC組合語言寫出來的16進位轉換十進位程式碼,
可以分別將百位數、十位數及個位數字取出來,適用於8位元的單晶片
輸入：w暫存器
輸出：w暫存器
程式碼內容:

;******取出百位數字******

GETHNDS
               movwf      t1
               clrf     w2
gethnds_loop
               movlw      .100
               incf          w2,f
               subwf       t1,f
               btfsc           STATUS,C
               goto           gethnds_loop
               decf            w2,w
               return

;******取出十位數字******

GETTENS
               movwf      t1
               clrf     w2
gettens_loop
               movlw      .10
               incf          w2,f
               subwf       t1,f
               btfsc        STATUS,C
               goto        gettens_loop
               decf         w2,w
               goto         GETONES

;******取出個位數字******

GETONES
               movwf      w2
               movlw      .10
deltens_loop
               subwf       w2,f
               btfsc        STATUS,C
               goto        deltens_loop
               addwf      w2,w
               return

1. 假指令是不分大小寫的
2. banksel:  方便使用者選擇暫存器所在的資料記憶體區塊自動設定RP1、RP2兩個字元。
3. LIST: 用來做目錄控制(Listing control)
4. INCLUDE: 用來加入原始檔或定義檔
5. EQU: 用來宣告常數及變數名稱
6. ORG: 用來設定程式組譯的起始位址
7. END: 用來宣告程式結束
關於假指令的參考網站:
http://www.geocities.com/argoge/directiv.htm

為了開拓新的市場商機與尋求更高的附加價值，醫療電子已成為3C科技業者繼汽車電子之外，另一個積極投入的新焦點。隨著高齡化社會來臨以及個人化醫療照護需求的提升，電子科技與醫療、生物科技的結合，的確能夠激盪出更多的創新應用。除了開創出新商機，人們的生活與醫療品質，更可能因眾多廠商的投入而得到提升。
根據各家市場研究公司所發佈的調查報告，也都對此市場的發展潛力給予了非常樂觀的預估。像Databeans預估，半導體應用於醫療設備市場在2004至2009年間將以18%的年增率成 長，到2009年達到1,790億美元。而MediSTAT與PMS的報告也指出，2005年全球廣義的醫療設備市場規模高達3,172億美元，其中醫用手術儀器與元件佔38.5%，排名第二的健康科技電子設備則為732億美元，醫療視訊診斷與監控設備為366億美元，其他共計854億美元。其中以健康科技電子設備、醫療視訊診斷與監控設備最引人注目，在這超過1,000億美元的市場規模中，預估未來將以每年9%的複合成長率持續成長。
雖然商機可期，但是醫療產業的範圍廣泛，其通路與市場屬性都較為封閉，而且牽涉到許多衛生法規與認證的問題，科技業者勢必得先思索出有效的策略與營運模式，才有可能從 此市場獲益。一般來說，「個人保健」與「遠距醫療」是兩個科技業者較易切入，也是應用最廣泛的領域。由於半導體技術的進步，帶動了小型化、可攜式、數位化、無線化的個人保健電子市場興起，像是耳溫槍、血壓計、血糖計等家庭醫療產品，近來已取得很大進展。未來，隨著養生、美容的需求日益升高，更多的預防醫療與健康產品，都將創造出更多的市場機會， 而使醫療設備領域更趨於多元。而在「遠距醫療」方面，這更是結合資訊與通訊科技，以提升醫療照顧品質的重要應用，根據Frost&Sullivan的研究，2005年單單與新興遠距照顧服務直接相關的生理監視市場規模就超過120億美元。
面對這樣的新興市場，包括Intel、TI、Microchip等半導體業者都已經正式成立醫療業務部門準備搶進。而在系統應用方面，微星曾發表一款具心電圖功能的筆記型電腦、LG推出 配置了血糖檢測器的手機，相信未來結合計步器、體脂肪計的運動/保健手機、或消費性電子產品也都將陸續上市。而目前，台灣的工業電腦業者也開始積極投入，推出相關的醫療監控產品。

微控制器及類比半導體供應商Microchip宣佈推出MCP7381X系列鋰離子/鋰聚合物充電管理控制器，包括MCP73811及MCP73812型，均採用五接腳SOT-23封裝的全新單電池充電元件，提供完全整合的充電管理功能，及最高500mA的可選或可編程充電電流。
MCP7381X充電管理控制器符合USB輸出功率規格，能夠透過一般PC的USB埠為可攜式設備充電，不但不需外部電源轉接器，也不用電源插座。此外，此款新元件具有晶片內建(on-chip)熱調節功能，能在溫度超出安全標準時降低充電電流。其它的功能則經過精簡後，以確保成為具成本效益的充電解決方案。
新元件與USB介面相容，同時機板上配備整合電流感測、輸出晶體，及逆向電池保護功能，因此適用於更小巧、更具成本效益的設計。MCP7381X系列兩款元件均適用於消費性電子設備，例如可充電玩具、低價位MP3播放機及電子香煙等產品領域。
MCP7381X充電管理控制器設有充電生效輸入，為設計人員提供極簡單的使用介面。MCP73811具數位輸入功能，且可提供100mA或500mA可調整USB充電電流，因此毋須使用外部元件也可提供所需的充電電流。MCP73812透過一個外部電阻器，讓設計人員能夠自行設定，進而針對特定產品應用進行最佳充電電流規劃。
MCP73811充電管理控制器樣本已可供應，並接受大量訂貨。此外，Microchip並為客戶提供支援服務，協助設計工程師提升產品開發的速度和效率。

Microchip針對IEEE 802.15.4無線網路運作推出三款新的方案。其中包括Microchip第一款RF收發器MRF24J40，是一款針對ZigBee協定及其它專有的無線協定而設計的2.4GHz IEEE 802.15.4收發器，適用於低功率及需要優異RF效能的RF應用。ZENA無線網路分析器工具，則有助使用者進一步採用Microchip半導體產品來開發ZigBee協定之系統。
第三款方案為MiWi協定，是Microchip所開發的一項免費、小型的協定，針對不需具備ZigBee協定相容性，但期望將IEEE 802.15.4收發器導入低成本的點對點、星狀或網狀型網路的應用而開發成的協定。事實上，MiWi協定能提供IEEE 802.15.4收發器所需成本最低的全功能網路協定。
據In-Stat指出，經由ZigBee規格網路層及其他專有協定實現的IEEE 802.15.4無線個人區域網路市場，到2009年可望成長200%，年出貨量可望突破1億5,000萬台。Microchip以唯一不需授權費及權利金的ZigBee協定堆疊，滿足市場需求。它是業界最小型的協定堆疊之一，並提供原始程式，使設計人員可以採用Microchip最廣泛的、相容的PIC微控制器系列產品以設計客製化產品。
MRF24J40收發器透過高度整合、只需要極少外部元件的RF收發器，Microchip提供了完整的ZigBee協定平台。該公司的無線電技術具備低功耗特性以及超越IEEE 802.15.4規格的效能，支援媒體存取控制(MAC)層以及「先進加密標準(AES)」硬體加密引擎。

PIC16F87X的35指令可依操作資料類型區分為三類：
1. Byte-oriented instruction (位元組操作指令)
2.  Bit-oriented instruction (位元操作指令)
3. Literal and control instruction (常數操作與控制操作指令)
指令碼由操作碼(OP Code)與操作數(Operand)兩部分，OP Code部分對應到指令本身，Operand的部份接在OP Code後面。

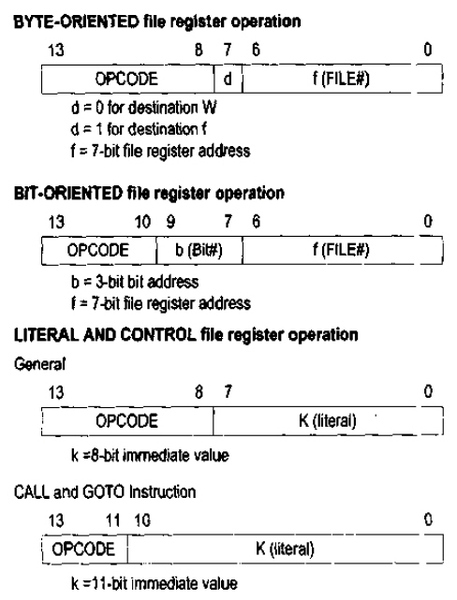

指令碼結構
  指令名稱大多是指令的用途的英文縮寫所組成。

1. 位元組操作指令

2. 位元操作指令

3. 常數操作與控制操作指令
